TFM-105-01-L-D - Samtec Inc.

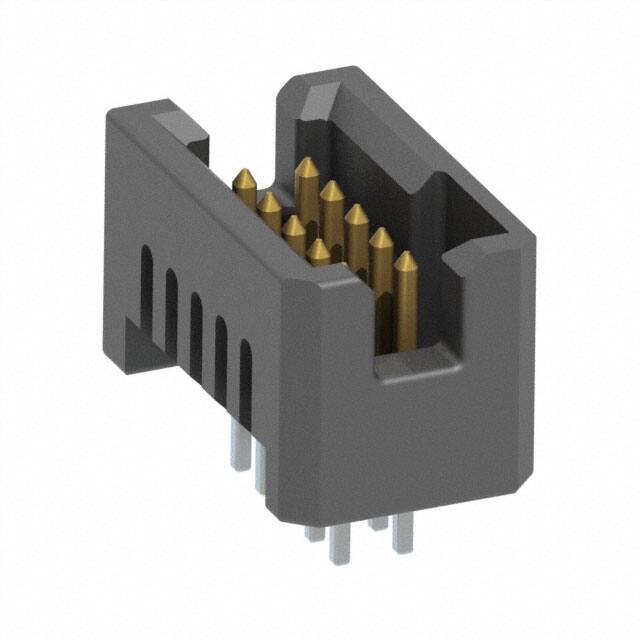

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-TFM-105-01-L-D

Hersteller Teil #: TFM-105-01-L-D

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: SAMTEC TFM-105-01-L-D Board-To-Board Connector, TFM Series, 10 Contacts, Header, 1.27 mm, Through Hole, 2 Rows

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

TFM-105-01-L-D Datenblatt

Attribute

Attribute Value

Factory Lead Time

3 Weeks

Mounting Type

Through Hole

Contact Shape

Square

Housing Material

Polymer

Mounting Option 1

GUIDE SLOT

Mounting Option 2

LOCKING

Contact Finish Mating

Gold

Contact Length-Mating

0.131 3.33mm

Contact Materials

Phosphor Bronze

Insulation Materials

Liquid Crystal Polymer (LCP)

Voltage Rated

275VAC

Operating Temperature

-55°C~125°C

Packaging

Tube

Series

Tiger Eye™ TFM

Published

2011

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

Not Applicable

Termination

Solder

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

Additional Feature

ROHS COMPLIANT

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Current Rating (Amps)

2.9A per Contact

Orientation

Straight

Depth

5.72mm

Insulation Height

0.220 5.60mm

Style

Board to Board or Cable

Number of Positions Loaded

All

Current Rating

Pitch - Mating

0.050 1.27mm

Insulation Color

Black

Number of Conductors

ONE

Reference Standard

UL, CSA

Reliability

COMMERCIAL

Row Spacing - Mating

0.050 (1.27mm)

Contact Length - Post

0.078 1.98mm

Shrouding

Shrouded - 4 Wall

Number Of PCB Rows

Contact Finish - Post

Tin

PCB Contact Pattern

RECTANGULAR

UL Flammability Code

94V-0

Mating Contact Pitch

0.05 inch

Max Voltage Rating (AC)

350V

Max Current Rating

Polarization Key

POLARIZED HOUSING

Length

9.53mm

Plating Thickness

15μin

Contact Finish Thickness - Mating

15.0μin 0.38μm

Material Flammability Rating

UL94 V-0

REACH SVHC

No SVHC

Radiation Hardening

RoHS Status

ROHS3 Compliant

Telefon	Teilenummer	Paket	Beschreibung
	TFM-105-01-L-D		SAMTEC TFM-105-01-L-D Board-To-Board Connector, TFM Series, 10 Contacts, Header, 1.27 mm, Through Hole, 2 Rows
	FTS-105-01-L-D		SAMTEC - FTS-105-01-L-D - Board-To-Board Connector, 1.27 mm, 10 Contacts, Header, FTS Series, Through Hole, 2 Rows
	FTS-105-01-F-DV		Conn Unshrouded Header HDR 10 POS 1.27mm Solder ST SMD Tube
	FTSH-105-01-L-DV		SAMTEC - FTSH-105-01-L-DV - Pin Header, Wire-to-Board, 1.27 mm, 2 Rows, 10 Contacts, Surface Mount, FTSH Series

TFM-105-01-L-D Preis
TFM-105-01-L-D Verteilers
TFM-105-01-L-D Hersteller
TFM-105-01-L-D Technische Daten
TFM-105-01-L-D PDF
TFM-105-01-L-D Datenblätter
TFM-105-01-L-D Bild
TFM-105-01-L-D Foto
TFM-105-01-L-D Teil
TFM-105-01-L-D Lagerbestand
TFM-105-01-L-D Inventar
TFM-105-01-L-D Angebotsanfrage
Kaufen TFM-105-01-L-D
TFM-105-01-L-D Anfrage
TFM-105-01-L-D Onlinebestellung

Suchen Sie nach anderen Teilen wie TFM10

Index: 0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KYundefined-undefined

Hersteller Teil #:

Produktkategorie:

Hersteller:

Beschreibung: SAMTEC TFM-105-01-L-D Board-To-Board Connector, TFM Series, 10 Contacts, Header, 1.27 mm, Through Hole, 2 Rows

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

Datenblatt

Lagerbestand: 999 Kann sofort geliefert werden

Stückpreis: 1.43677

Menge.	Stückpreis
1+:	$1.43677
10+:	$1.35545
100+:	$1.27872
500+:	$1.20634
1000+:	$1.13806

Zwischensumme: $1.43677
